Logiciel vhdl utilisé : Free ISE WebPACK (XILINX)

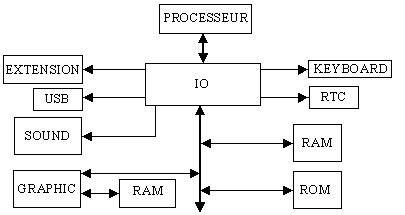

Le schéma ci-dessous présente les éléments constituant Oric Atmos jr :
Cliquez ou balayez l'image pour avoir une description !!

J'abandonne officiellement les ports parallèle et série au profit des ports USB.
Ce changement est motivé par le fait que je perds mon temps à convevoir le chipIO.
J'ai décidé de ne plus intégrer ces deux ports.
L'introduction des ports USB permettra d'accéder à de nombreux périphériques.
Bien sûr, la contrepartie est de développer des drivers USB.
Mais le système GNU/LINUX ayant développé ces drivers, nous pourrons les réutiliser ...

SPECIFICATION TECHNIQUE : PROCESSEUR 65C816, 16 MHz 128 Ko à 1024 Ko de RAM système, 128 Ko à 1024 Ko Ram graphique, 64 Ko à 1024 Ko ROM avec ORIC BASIC VERSION 2.0 Port d'extension, 2 Ports USB, FSP stéréo, ULA étendu : compatible avec l'ULA + 16 sprites hardware + scrolling vertical & horizontal, CHIP I/O. Il gére en hardware le clavier, l'interface port USB, le port d'extension, les accès mémoire, l'accès RTC et la compatibilité avec l'ORIC ATMOS.
